| 立式通用電工、電子、電力拖動實驗裝置(帶直流電機)（系列） |
|
|
JG-102A型 立式通用電工、電子實驗裝置
JG-103A型 立式通用電工、電子、電力拖動實驗裝置 (三合一）
JG-104A型 立式通用電工、電子、電力拖動實驗裝置 (帶直流電機)（ 四合一）
該設備是在“通用電工電子實驗室設備”的基礎上增加電力拖動實驗，是電工、電子、電力拖動三門課程的有機結合，其可滿足大、中專院校、職業學校、技校電工學、電工原理、電子技術、電力拖動控制線路等課程實驗，該實驗臺功能齊全、整體結構緊湊、外形美觀大方、組裝方便、占地面積少等特點。三門課程實驗合為一體，大大提高實驗室的利用率，減少管理人員，減少資金投入。該設備是各類高等院校、中等專業學校和職業學校電工、電子、電力拖動實驗室設備的理想換代產品。
●結構與技術指標: 同“通用電工電子實驗室設備”

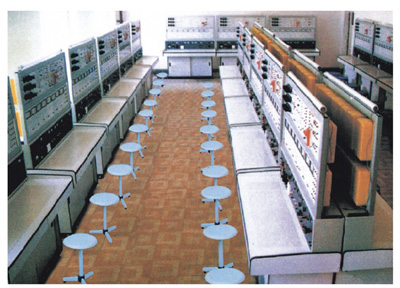

●配備(以二十四座為例):
1、實驗桌:配有12臺實驗臺桌(一桌二座)，規格148×68×85cm，桌面中央裝有通用電路
板，尺寸為90×35cm，電子實驗在其上完成，臺桌下部為元件儲存柜。
2、24張學生凳
3、控制柜:共12臺，每一臺桌配備1臺
4、實驗屏:共12臺，每一臺桌配備1臺，電工與電力拖動實驗在其上完成。
5、單元盒:每臺具備 KR-B-0l～KR-B-31單元盒外，每臺另增加14塊電力拖動元件單元
盒。
6、12套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、
電感等。
7、總電源控制臺l臺，分別控制12臺學生實驗臺桌的電源。
8、器材:12只MF500型萬用表，24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，480
根自鎖緊疊插式連接線，24臺三相交流電機（180W）。
9、用戶自備器材:示波器(型號不限)，功率表，晶體管毫伏表，滑線變阻器
二、主要技術指標
l、輸入工作電源:三相四線
2、輸出電源及信號:
(l)A單元:三相四線
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源(具有過載及短路保護功能)二路輸出電壓都為0～30V，由多圈
輸出電流均為2A
電壓穩定度: <10－2
負載穩定度：<10－2
紋波電壓: <5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)E單元:交直流電壓0～240V連續可調，電流2A。
(6)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:兩組相互獨立的單次脈沖源，各自每次均可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
l·頻率范圍:
5Hz-250KHz分五個頻段
2·頻率指出: 由Hz表直接讀出
3·電壓輸出范圍: 正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器: 輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻: >5MΩ
7、漏電保護:
漏電動作電流≤30mA
三、配備（以二十四座為例）
１、實驗臺桌: 配有12臺實驗臺桌（一臺二座），規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，臺桌下部為元件儲存柜。
2、24張凳
3、控制柜: 共12臺，每一臺桌配置1臺
4、實驗屏: 共12臺，每一臺桌配置l臺
5、單元板: 每臺32塊，24座配置384塊
6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。
7、總電源控制臺l臺，分別控制12學生實驗臺桌的電源。
8、器材: 12只MF-500型萬用表、12臺三相異步電動機（0.l8KW），24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12只電流插頭，自鎖緊實驗連接線480根。
9、用戶自備器材: (1)示波器(型號不限)；(2)晶體管毫伏表; (3)滑線變阻器; (4)功率表
四、實驗項目
(一)電工部分實驗:
1·常用電工儀表的使用
2·線性元件與非線性元件的伏安特性
3·直流電路電壓與電位的研究
4·基爾霍夫定律的驗證
5·迭加原理與互易定理的驗證
6·代文寧定理與諾頓定理的驗證
7·電壓源與電流源的等效變換
8·受控源的研究
9·一階電路的響應
10·二階電路的響應
ll·研究LC元件在直流電路和交流電路中的特性
12·交流電路參數的測量
13·正弦交流電路RLC元件的特性
14·RL及RC串聯電路實驗 |
15·RLC串聯諧振電路
16·日光燈電路連接
17·改善功率因數實驗
18·互感的測量
19·三相電路及功率的測量
20·R-C選頻網絡實驗
21·二端口網絡的研究
22·單相變壓器實驗
23·三相異步電動機的使用與起動
24·三相異電動機的正、反轉
25·三相異步電動機的Y-△起動
26·三相異步電動機的順序控制
27·三相異步電動機的能耗制動 |
（二）電子部分實驗:
二、電子部分
1·晶體二極管的特性及檢測
2·晶體三極管輸入輸出特性
3·低頻小信號電壓放大器
4·直接耦合兩級放大器
5·RC耦合兩級放大器
6·負反饋對放大器性能的影響
7·變壓器耦合推挽功率放大器
8·互補對稱推挽功率放大器(OTL)
9·單相半波整流
10·單相全波整流
11·單相橋式整流
12·單相橋式整流濾波
13·單結晶體管特性
14·單結晶體管觸發電路
15·晶閘管簡單測試及可控整流電路
16·場效應管測試
17·串聯型穩壓電壓
18·差動放大電路的研究
19·集成運放參數的測試
20·集成運放減法電路
21·集成運放加法電路
22·集成運放積分電路
|
|
|
l·閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過載保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓起動線路
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
|
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路 |
|
|
|
|
|
|
