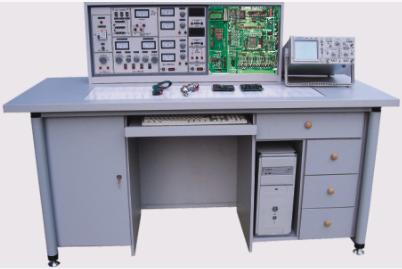

模電、數電、EDA實驗開發系統成套設備
本實驗設備可完成數字電子技術、模擬電子技術和 EDA 實驗，適合大、中專院校電子課程的實驗和畢業設計。
一、技術性能：
1 、輸入電壓：交流 220V ± 10% 50Hz
2 、溫度： -10 ℃ ～ 40 ℃ ，相對濕度＜ 85% （ 25 ℃ ）
3 、裝置容量：＜ 1KVA
4 、外形尺寸： 1600mm × 700mm × 1200mm
三、功能與結構：
（一）實驗臺部分 :
1 、電源
1.1 電源輸入 : 工作電壓 220V ± 5%(50Hz) ，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 低壓交流電壓 3-24V 分七檔可調，輸出電流 1.5A 。
B 組 : 二組互相獨立的 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
C 組 : 低壓直流穩壓電源，電壓 +5V ， +14V 。
D 組 : 單相市電輸出，供用戶自備儀器使用。
2 、函數發生器
2.1 波形 : 輸出正弦波、三角波、方波。
2.2 頻率范圍 :5Hz-550KHz ，有頻率表指示。
3 、七段譯碼器及對應譯碼顯示數碼管。
4 、 EDA 系統硬件結構及配置：
4.1 含有以 AT89051 為核心的單片機（ MPU ）最小系統（包括 4 × 4 小鍵盤， RAM62256 ，液晶顯示接口）；
4.2 構成以 PLDIMPU 雙系統為主要特點的復合型綜合電子實驗平臺，特別適應開設綜合電子設計課程；
4.3 能完成多個歷年全國大學生電子設計競賽試題；
4.4 有 16 個外 I/O 接口，適用于擴展實驗。
5 、單次脈沖：每撥一次鈕子開關輸出一對正負脈沖。
6 、外測交直流二用電流表：精度 0.5 級，三位半數字式顯示，測量范圍： 0 － 999mA 。
7 、外測交直流二用電壓表：精度 0.5 級，三位半數字顯示，測量范圍： 0 － 99V 。
（二）學生實驗桌：
一桌二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體采用科學的壓卡式結構，維修拆裝方便。實驗桌左右各有一個柜，柜中存放元器件，中部抽屜存放工具、萬用表、導線等。桌面尺寸： 160 × 70cm 。
三、器材配備（以 24 座為例，詳見發貨清單）
12 臺實驗臺、 12 張學生實驗操作桌、 l 臺主控演示臺、 13 只 MF47 萬用表、 13 只數字萬用表 890B + 、 39 只指針式 1.5 級直流電流表， 25 套電烙鐵及烙鐵架 ,13 套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。 13 套聲傳感器、直流電機、步進電機等。 13 套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材 : 雙蹤示波器（型號不限）、毫伏表、滑線變阻器。
五、實驗項目：
（一）模電、數電部分：能完成“ WBK-530 模電、數電實驗室成套設備”的實驗項目 ( 見 339 頁 ) 。
（二） EDA 實驗項目（ 49 個實驗）
（ 1 ）基本實驗：
1 、七人表決器
2 、格管碼變換器
3 、四位加法器
4 、 BCD 碼加法器
5 、四位并行乘法器
6 、四位并行乘法器
7 、觸發器
8 、用 ABEL 語言設計 74LS160 功能模塊計數器
9 、多模加減計數器 |
10 、可控脈沖發生器
11 、簡易數碼鎖
12 、英語字母顯示電路
13 、八位乘法器
14 、序列檢測器
15 、可變模 16 位加法計數器
16 、正負脈寬數控調制發生器
17 、秒表
18 、鍵盤掃描實驗 |
（ 2 ）數字系統設計：
1 、數字鐘
2 、頻率計
3 、交通燈
4 、乒乓球游戲機
5 、數字鎖 |
6 、自動電梯
7 、出租車計費器
8 、搶答器
9 、彩燈控制器； |
（ 3 ）綜合電子設計：
1 、彩條信號發生器（ VGA ）
2 、 RS232 通信
3 、點陣顯示
4 、樂曲演奏電路 |
5 、 FSK 發生器（ D/A ）
6 、數字電壓表（ A/D ）；
7 、 DDS 實驗 |
（ 4 ）綜合電子實驗（ PLD+ 單片機綜合系統）
1 、多功能頻率計 2 、 DDS 信號源
（ 5 ）擴展實驗
1 、用液晶顯示多功能頻率計 2 、點陣漢字顯示 3 、可編程模塊器件（ PAC ）實驗
|
