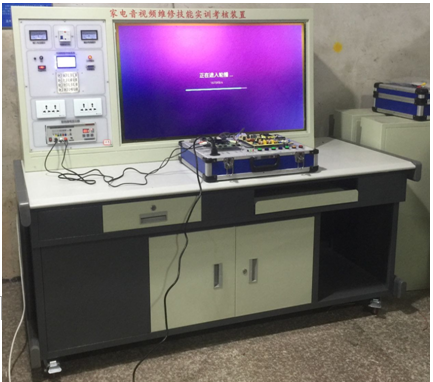

JGJDQ-04C 液晶電視實驗臺家電音視頻維修技能實訓考核裝置
1 、 液晶電視技術參數：
1 ）顯示器尺寸： 32 ；
2 ）對比度： 600 ：
3 ）分辨率： 1366 × 768 ；
4 ）反應時間： <16ms ；
5 ）屏幕亮度： 1000cd ／ m2 ；
6 ）視角： >160 度；
7 ）畫面縱橫比： 16 ： 9 ；
8 ）制式： NTSC ／ PAL ／ SECAM ；
9 ）輸入： YpbPr ； YcbCr ；
10 ）音頻： SRSWOW 三維空間環繞音效；
11 ）工作電源： AVll0—240V 50 ／ 60Hz ；
12 ）色彩數： 1677 萬；
13 ）像素： 1677 萬。
2 、實訓臺電源配置：
1 ）固定交流電源：額定電壓 220V ；額定電流 6A ；
2 ）可調交流電源： 電壓范圍 0 ～ 250V ，額定電流為 1A ；
3 ）直流電源輸出： 0 ～ 30V ， 0 ～ 2A( 連續可調 ) ；
4 ）交流電源：二插式隔離電源插座一組，二插式常規電源插座一組；
5 ） I/O 通訊板：設置故障點；
6 ）設置故障點：設置設備故障；
7 ）絕緣電阻：≥ 10M Ω；
8 ）抗電強度： 1500V ／ 60s ；
9 ）漏電保護動作電流：≤ 30mA 、≤ 0 ． 1 s 。
3 、實訓桌整體參數：
1 ）輸入電源： AC 220V ± 10 ％ 50Hz ；
2 ）外形尺寸：長 (mm)× 寬 (mm)× 高 (mm) ：約 1500 × 700 × 780 ；
3 ）實訓臺材料：主體板材為三聚氰胺板；
4 ）工作溫度： 0 ～ 35 ℃；
5 ）工作濕度： 20 ％～ 80 ％；
6 ）安全保護：
①漏電保護動作電流：≤ 30mA 、 ≤ 0 ． 1S ；
②具有過壓、過流、過載、漏電保護措施，符合國家相關標準；
7 ）環保要求：材料選用符合國家相關環保標準。
5. 智能實訓考核系統
1 、計算機可以監控 1-126 臺家用電器智能考核臺
2 、已設置多個故障點。
3 、具有發卷功能
4 、具有收卷功能
5 、具有單臺和全部實驗臺清零功能
6 、具有自動檢測各家用電器考核臺的通訊聯機情況
7 、可以生成學生個人成績單
8 、可以對學生考核情況進行統計、分析
9 、設有進入系統密碼，進入系統后能夠修改密碼
10 、具有打印功能
11 、具有答題次數限制功能
12 、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
6. 實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
7. 實驗項目
1. 黑屏故障分析與故障演示實驗 ;
2. 有聲音，無圖像的故障分析與演示實驗 ;
3. 鍵控電路的故障分析與演示實驗 ;
4. 遙控接收電路的故障分析與演示實驗 ;
5. 無光柵 , 無聲音故障分析與演示實驗 ;
6. 右聲道無聲音故障分析與演示實驗 ;
7. 左聲道無聲音故障分析與演示實驗 ;
8. 功放電路的故障分析與演示實驗 ;
9. 遙控發射電路的故障分析與演示實驗 ;
10. 有光柵、無圖像、無伴音的故障分析與演示實驗 ;
11. 液晶電視綜合性能測試實驗。
|
