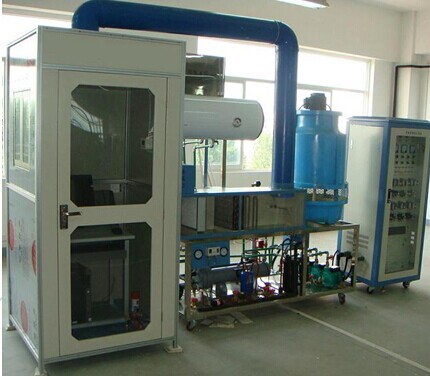

JGJB-W12 型 中央空調實訓考核裝置（網絡型）

一、產品概述
JGJB-W12 型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

一）功能

•  中央空調系統的認知及使用

•  制冷原理與熱交換技術

•  中央空調系統常用傳感器識別與應用

•  中央空調的 PLC 編程與控制應用

•  中央空調的運行操作及考核

•  中央空調運行保護與日常維護操作考核

•  中央空調故障維修及考核

•  變頻器應用

•  觸摸屏應用

•  計算機數據采集與組態控制技術應用

•  網絡通訊技術及其應用。

（二）配置

1 、 電氣參數

工作電源：三相五線 380V±10% ， 50Hz

安全保護：具有接地保護，漏電保護，過流保護。

額定功率： <5KW

2 、系統對象配置

設備整體與實際中央空 調系統結構相同，采用 開放式不銹鋼框架 結構，各部件布局合理操作方便。系統 由 制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。

（ 1 ）制冷機組

由壓縮機、 螺旋式 冷凝器、 螺旋式 蒸發器、 儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等 組成 ，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為 R22 。

（ 2 ） 冷卻水系統

由 1 套噴淋式冷卻塔機組、 2 臺冷卻水泵 組成，主要完成制冷機組冷卻散熱工作。

（ 3 ） 冷凍水系統

由 2 臺冷凍水泵、分水器、集水器、膨脹水箱等 組成，主要完成制冷機組的冷凍水循環工作。

•  制熱系統

由 模擬鍋爐（電加熱式）、 1 臺熱水泵 組成，主要完成制熱工作。

（ 5 ） 空氣調節系統（風管組件）

由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。

（ 6 ） 模擬房間

由 1 套風機盤管、 1 套溫度控制器及風量調節系統 組成，主要完成房間的溫度設定與空氣調節作用。

•  控制裝置配置

整個中央空調采用 PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。

•  PLC: 三菱 FX2N-48MR

•  變頻器： 三菱 FR-S540E-0.75K-CH

•  觸摸屏： 7 英寸彩色觸摸屏

•  軟件配置

•  PLC 編程軟件，配套 PLC 實訓程序及實訓指導書。

•  中央空調配套組態軟件。

（ 3 ）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（ 30 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 通訊配置

可以實現多臺電腦聯網控制系統 。

•  工具儀表配置

1 、品牌臺式微機 1 臺 （校方自備）

2 、數字萬用表 1 個

3 、 裝配工具 1 套

( 三 ) 、中央空調配置清單

( 四 ) 、 JGJB-W12 型中央空調實訓考核臺（網絡型）系統構成圖
